Construction :

Montage du support



Comment assembler le support du panneau solaire

Cette étape vous indiquera comment monter le support du panneau solaire.

En décidant de construire votre propre SunSaluter en suivant les instructions proposées ici, vous acceptez toute responsabilité liée à l'assemblage, l'entretien et l'utilisation du système et de ses composants. Vous vous engagez à vos risques et périls et dégagez SunSaluter de toute responsabilité.




Étape 1 :

À l'aide d'un mètre ou d'une ficelle, mesurez 0,75 mètres (2,5 pieds) sur l'une des quatre pièces de bois de charpente (ou autre matériau utilisé).




Étape 2 :

Coupez le bois au niveau de la mesure. Note : Si votre panneau solaire a une longueur supérieure à 1 mètre, vous devrez utiliser du bois plus long.




Étape 3 :

Prenez deux pièces de 0,75 mètres (2,5 pieds) du matériau que vous venez juste de couper. Ces pièces doivent être de longueur et taille égales. Au bout de chacune des pièces de bois, coupez une petite section à un angle à 45 degrés. Ces extrémités à angle deviendront les pieds du support de sorte qu'il soit à plat au sol.



Interior View (top) and Exterior View (bottom)

Étape 4 :

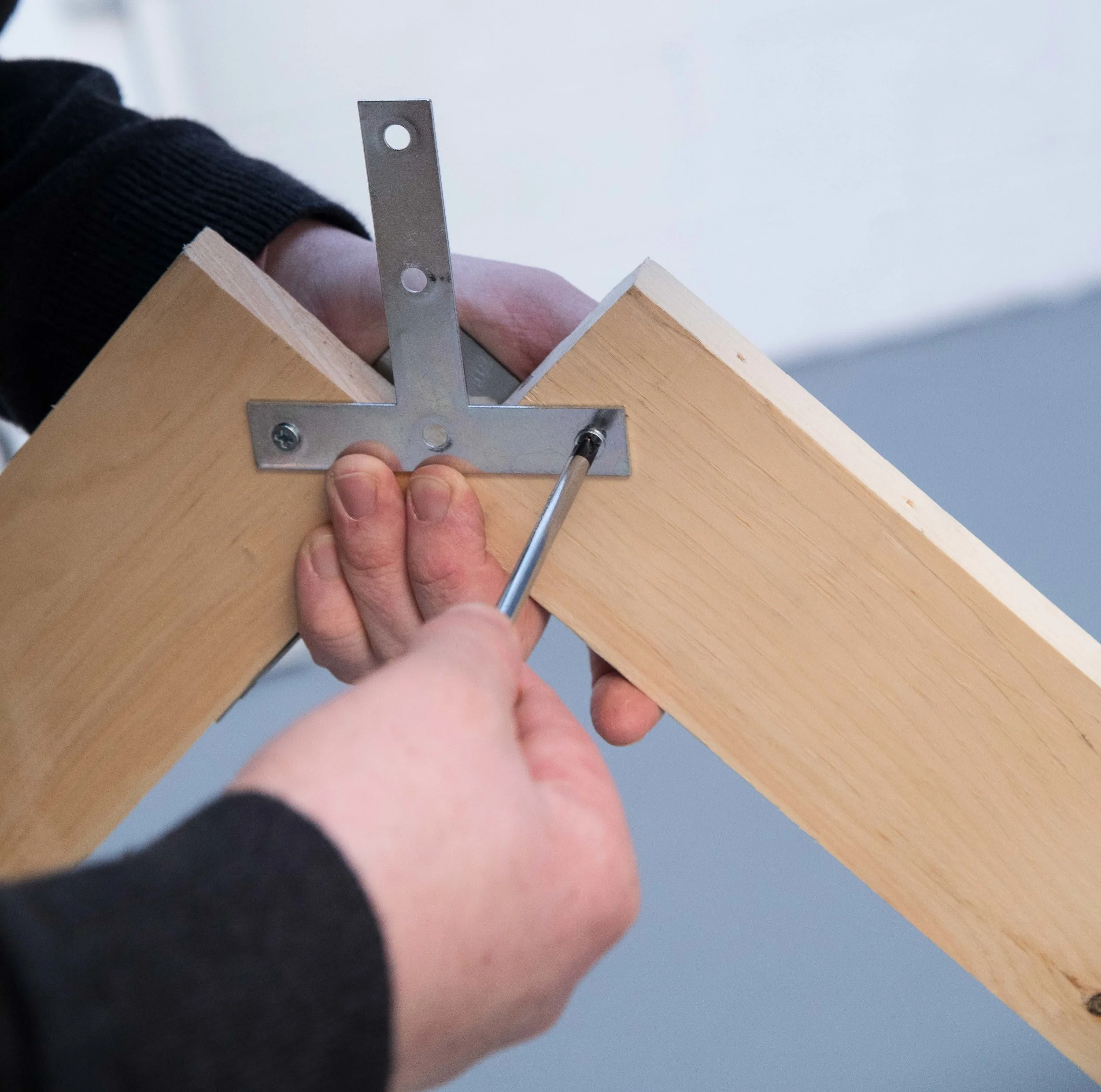

A l'aide de l'une des équerres de support, unissez les deux pièces de bois avec des clous galvanisés. Assurez-vous de bien clouer les pièces de bois sur le côté de l'équerre, face au crampon. Les pièces de bois doivent être à un angle à 90 degrés et laisser suffisamment d'espace pour que l'équerre bouge librement.




Étape 5 :

Une fois les deux pièces de bois fixées sur l'équerre, prenez une des pièces de bois de charpente que vous n'avez pas encore coupées. Celui-ci servira de barre transversale pour maintenir le support. Placez-le à peu près au milieu de la structure en bois (en rouge ci-dessous) et fixez-le à l'aide de clous.




Répétez les étapes 1 à 5, afin de réaliser une structure identique en A. Vous obtiendrez alors deux structures en A, et disposerez de deux pièces de bois de charpente.




Étape 6:

Lisez toutes les instructions de cette étape avant de commencer.

Trouvez un emplacement plat où vous souhaiteriez mettre votre SunSaluter. Érigez les structures en A de telle sorte que les crampons des équerres de support se retrouvent face à face. Il est important de ne pas fixer davantage de pièces de façon permanente pour le moment. Attachez de façon temporaire les deux pièces de bois de charpente entre les structures en A, aux points indiqués en rouge, à l'aide d'adhésif, de ficelle, ou de tout autre matériau dont vous disposez.




Étape 7:

Montez le panneau solaire sur le SunSaluter à l'aide des crampons. Les boulons doivent être posés sur la face arrière du panneau solaire, afin d'éviter l'endommagement des cellules solaires quand ils seront serrés. Veillez à ce que le panneau solaire soit droit et fixé au milieu de la structure et que celle-ci est bien en équilibre lorsque aucun poids n'est attaché. Le panneau solaire devrait se trouver juste au-dessous du boulon central de l'équerre lorsqu'il est immobile.




Étape 8

Retirez les attaches temporaires une par une, et clouez les poutres transversales. Le support du SunSaluter est désormais terminé. Bien joué !



Votre support est prêt ?

PHASE SUIVANTE : HORLOGE À EAU ET CONTREPOIDS
